サイドスリップテスター校正用精密ダイヤルインジケーター

サイドスリップテスター校正用ダイヤルゲージ

製品概要
ダイヤルゲージは、サイドスリップテスターの校正によく使用される高精度な機械式変位測定ツールです。静荷重条件下でのスリッププレートのわずかな横方向変位を測定し、テスターにオフセットエラーがないか、センサー出力の精度を確認できます。通常、標準校正プレート、校正プラットフォーム、またはスライドデバイスと組み合わせて使用されます。

校正が必要な理由
試験精度の確保
サイドスリップテスターは、車両の前輪アライメント状態（トー角やキャンバーなど）を評価するために使用されます。不正確な試験結果は、車両のステアリング性能に関する誤った判断につながり、安全性とコンプライアンスに影響を与える可能性があります。

規制および品質基準への準拠
車両検査に関する国内基準（中国のGB21861など）によると、サイドスリップテスターは、測定されたスリップ値が許容誤差範囲内（通常±1 m/kmまたは±0.5 m/km）であることを確認するために、定期的に校正する必要があります。

センサーの直線性および安定性の検証
ダイヤルゲージで示される物理的な変位と、システムに表示されるスリップ値を比較することにより、センサー出力にゼロ点ドリフトやスケーリングエラーがないかどうかを判断できます。

使用方法
1.準備
サイドスリップテスターの表面を清掃し、スライドプレートまたはレールがスムーズに動くようにします。

テスターのローラー機構に標準スリッププレートまたは校正ブロックを取り付けます。

ダイヤルゲージをプラットフォームの端または校正スタンドに取り付け、インジケーターの先端がスライドプレートの側面に適切な予圧（通常0.1 mm未満）で接触するようにします。

2.校正手順
ダイヤルのゼロ調整：インジケーターの先端を校正プレートに合わせ、軽い予圧をかけてダイヤルゲージをゼロに調整します。

プレートのスライド：車両の車輪がテスター上を通過する動きをシミュレートするために、スリッププレートをゆっくりと押します（通常±10 mmの移動）。

変位の記録：ダイヤルで示される機械的変位値（mm）と、サイドスリップテスターシステムに表示されるスリップ値（m/km）を同時に記録します。

変換と比較：ダイヤルの読みをスリップ値（m/km）に変換し、システムの読みと比較して偏差を計算します。

必要に応じて調整：エラーが許容範囲を超える場合は、センサー出力、ソフトウェアスケーリングファクター、または制御モジュールパラメータを再校正します。
 注記
ダイヤルゲージは、使用前に認定されたゲージブロックまたは認定された計量機関によって検証する必要があります（一般的な精度：0.01 mm）。

正確な結果を得るために、校正プレートは、詰まりや過度の摩擦なしにスムーズに動く必要があります。

定期的な校正は6〜12か月ごとに行うことをお勧めします。校正記録は適切に文書化する必要があります。

必要に応じて、レーザー変位センサーまたはデジタルコンパレータを使用して相互検証することもできます。

 推奨校正セット

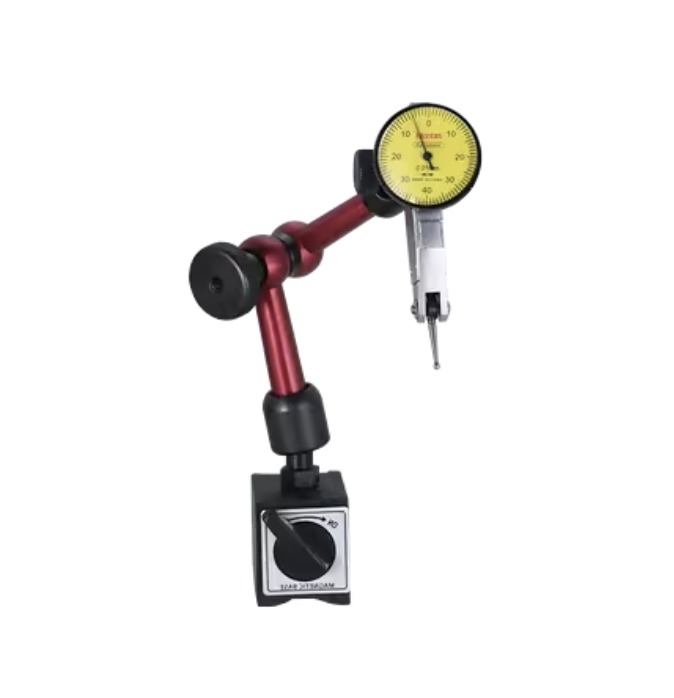

1 × レバー式ダイヤルゲージ（0〜1 mm範囲、0.01 mm分解能）

1 × 標準校正スリッププレート

1 × 取り付けスタンドまたは校正アーム

1 × 校正ログシート（Excelテンプレート）
