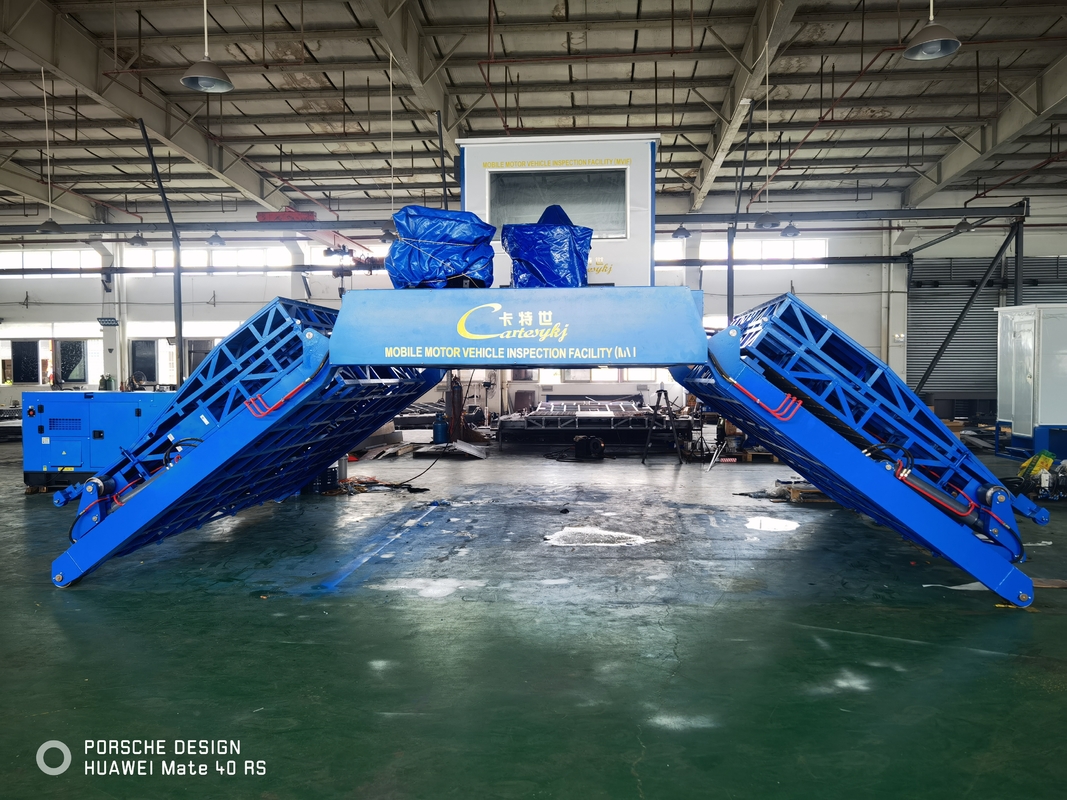

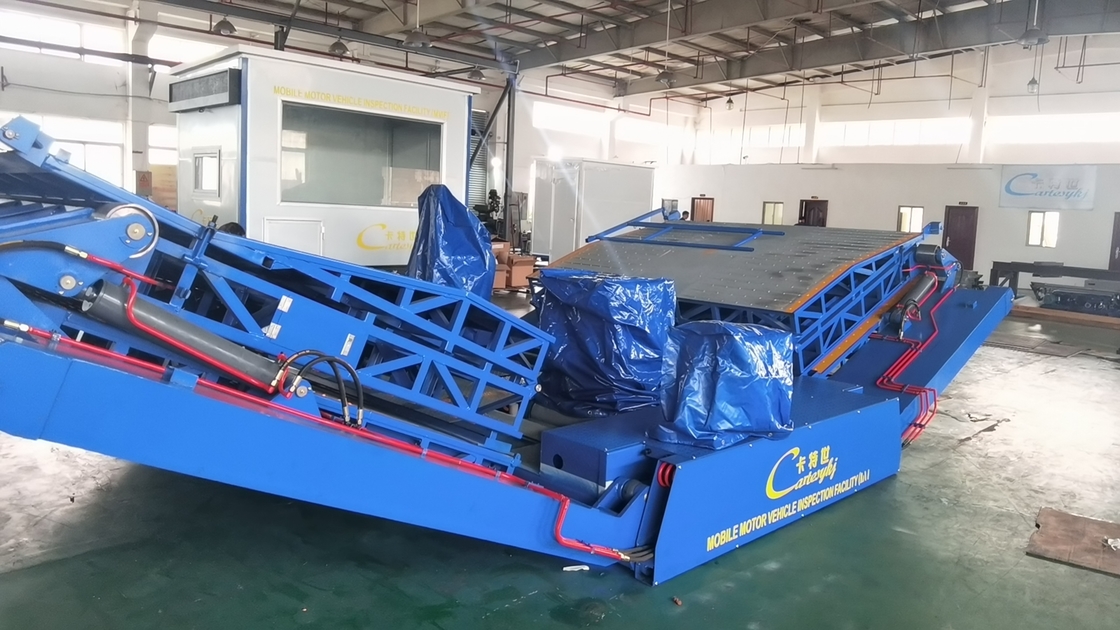

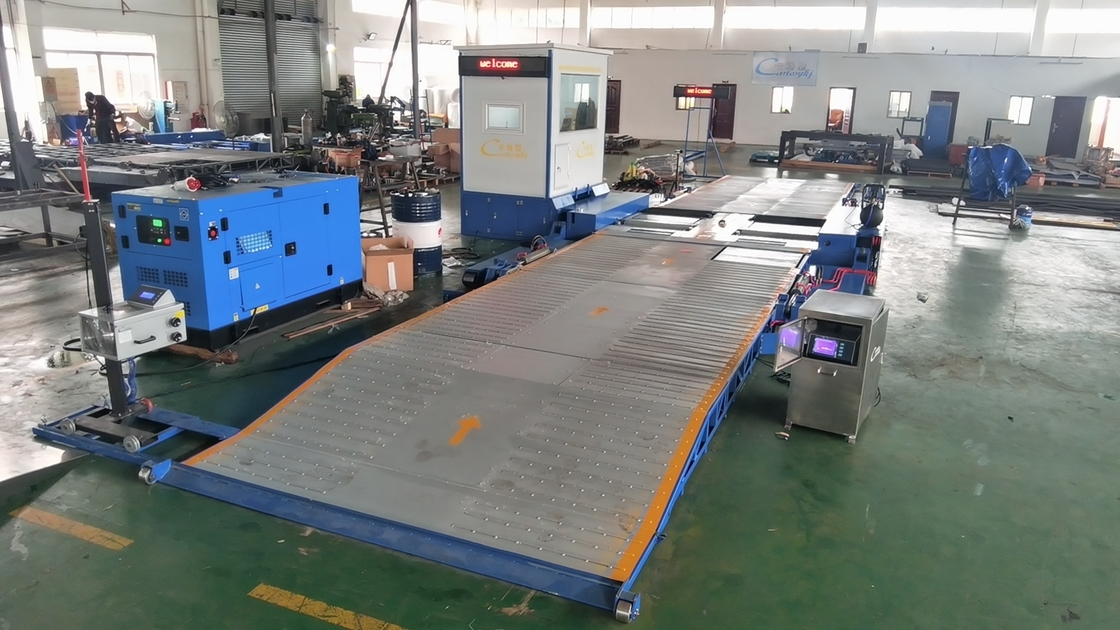

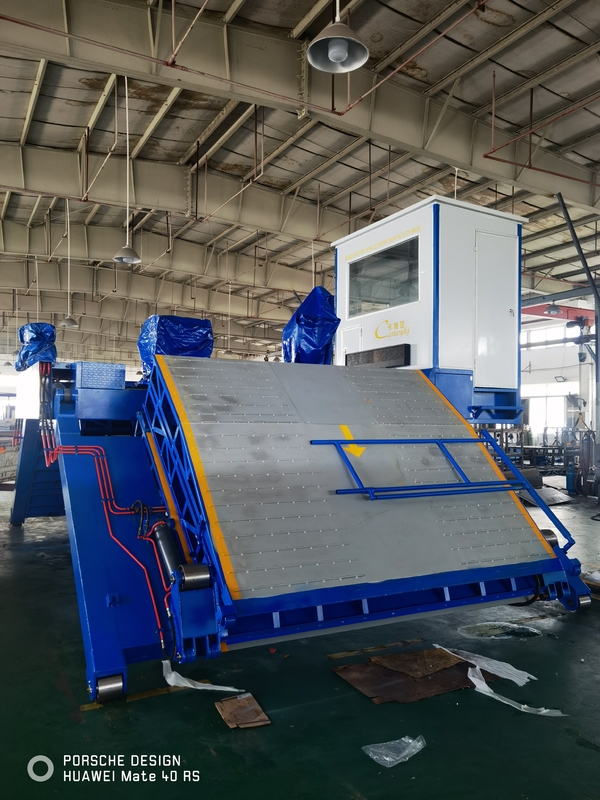

Cartesy  Mobile Vehicle Safety Test Line Mobile Vehicle inspection facility  for both car& truck

1. プロジェクトスコープ

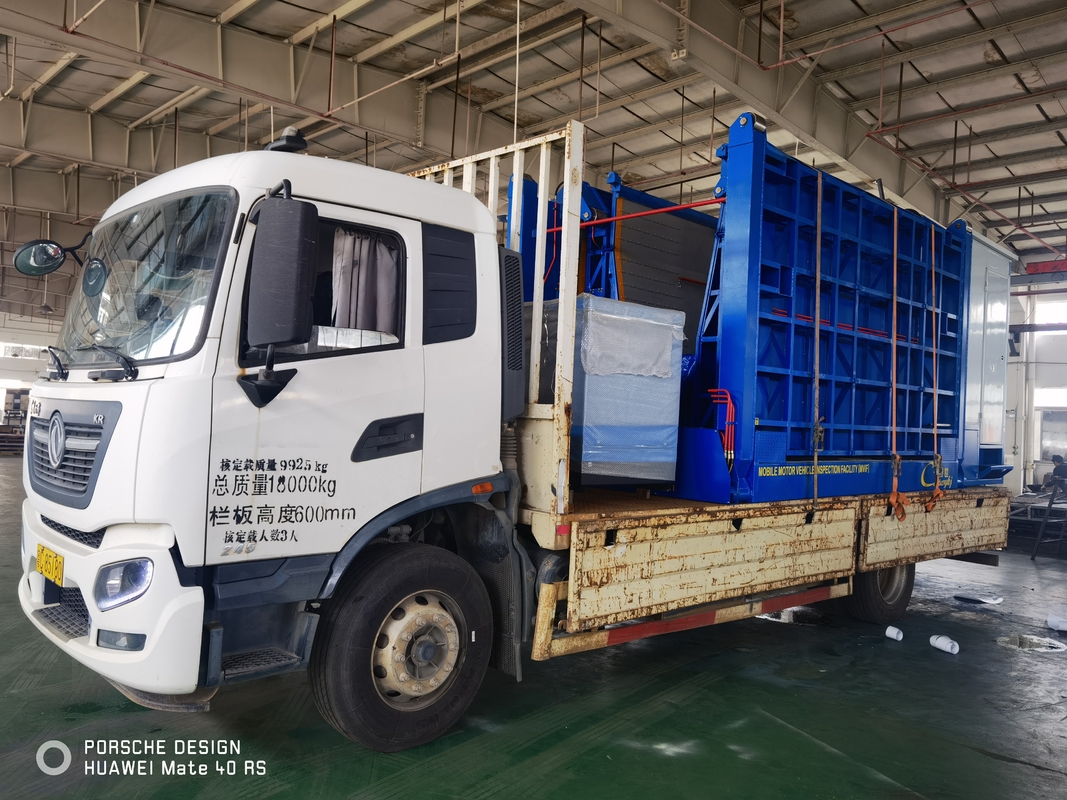

本プロジェクトは、DOTr/LTO、および/または民間プロポーザーに、トラック搭載型のモバイル車両検査施設(MVIF)を提供し、全国どこにでも展開して自動車両検査を実施できるようにするものです。目視検査、データストレージ、LTOメインデータセンターへのデータ送信をサポートするコンポーネント一式を備えています。

MVIF for HDVの提案に含まれる検査機器は以下の通りです。

  • ローラーブレーキテスター
  • スピードメーターテスター
  • サイドスリップテスター
  • ヘッドライトテスター
  • 排ガス不透明度計

2. ハイレベル要件

MVIFには以下を含める必要があります。

  • MVIFオペレーターとLTO/DOTrの両方が、プロプライエタリなアプリを通じてアプリケーションにアクセスできること、および/またはオペレーターウェブサイトでのナンバープレート検索による実際の検査とテストのビデオストリーミングを通じてウェブサイトを通じて施設を監視できること。
  • 顧客がオンラインで予約/キャンセルおよび支払いを行えること。
  • 既存のLTO/DOTrメインデータセンターとデータをインターフェースできること。
  • 改ざん防止データ収集、送信、保存を保証するために、検査プロセスに人間による介入をほぼ100%排除できること。

3. 納品物

Cartesy Diagnosis Technologyは、検査プロセスとソリューションを、人間による介入をほぼ100%排除し、検査精度を高めるように調整し、施設オペレーターやその他の外部関係者がプロセスやプログラムを改ざんして当局が要求するデータ整合性に影響を与えるようなIT上の弱点を排除します。



4. スコープからの具体的な除外事項

オートバイ検査施設 - 別途モバイルオートバイテストレーンが利用可能です。



5. 実装計画

当社の提案を受諾後、30日以内に少なくとも5台のMVIFを展開し、その後15日ごとに10台ずつ増産する予定です。つまり、提案受諾後45日以内に15台のMVIFを納品・稼働させ、その後15日ごとにさらに10台ずつ納品します。



6. ハイレベルタイムライン/スケジュール

本プロジェクトは、提案承認後6ヶ月以内に完了する見込みです。







カルテシクジ 移動車両安全試験線 移動車両の検査施設カルテシクジ 移動車両安全試験線 移動車両の検査施設カルテシクジ 移動車両安全試験線 移動車両の検査施設カルテシクジ 移動車両安全試験線 移動車両の検査施設

カルテシクジ 移動車両安全試験線 移動車両の検査施設

カルテシクジ 移動車両安全試験線 移動車両の検査施設

カルテシクジ 移動車両安全試験線 移動車両の検査施設

カルテシクジ 移動車両安全試験線 移動車両の検査施設

カルテシクジ 移動車両安全試験線 移動車両の検査施設

カルテシクジ 移動車両安全試験線 移動車両の検査施設

カルテシクジ 移動車両安全試験線 移動車両の検査施設



サイドスリップテスター:

カルテシクジ 移動車両安全試験線 移動車両の検査施設

項目 単位 パラメータ
最大車軸荷重 Kg 10000
プレート寸法 mm -10〜+10

プレート力

(移動0.1mm)

N ≤50

プレート力

(移動3mm)

N ≤80
テスト範囲 m/km -15〜+15
指示誤差 m/km ±0.2
電力 V DC12V



ローラーブレーキテスター

カルテシクジ 移動車両安全試験線 移動車両の検査施設

項目 パラメータ
最大車軸荷重 10000kg
ブレーキ力テスト範囲 0-45000N×2
測定精度 ±(0.075%FSまたは5%)
ローラー直径 160mm
ローラー長 1020mm
ローラー中心間距離 380mm
回転速度 51r/min
電圧 380V
電力 5KW

スピードメーター

カルテシクジ 移動車両安全試験線 移動車両の検査施設

項目 パラメータ
最大車軸荷重 10000kg
テスト範囲 0-100km/h
測定精度 ±(2%+1km/h)
リフト方式 ダブルエアバッグ
エアバッグ作動圧力 0.6-0.8MPa
ローラー直径 Φ190mm
ローラー長 1000mm
ローラー中心間距離 430mm



車軸荷重計



項目 パラメータ
最大車軸荷重 10000kg
目盛値 2kg
指示誤差 ±(0.2%Fsまたは2%)
センサー供給電圧 12V



ヘッドライトテスター



カルテシクジ 移動車両安全試験線 移動車両の検査施設

項目 パラメータ
テスト範囲 0-60000cd
光軸オフセット 上1°30′ ~ 下2°30′ 左2°30′ ~ 右2°30′
指示誤差 ±10%
光軸オフセット ±15′,±15′





メンテナンスとサービス:

1. 製品使用後3ヶ月経過したら、プラットフォームパネルを取り外し、グリースガン(ピストンロッドタイプ)を使用してガイドシートにカルシウムベースの潤滑グリースを加え、ガイドスリーブとガイドピラーを潤滑してください。また、ガイドシートやシリンダーなどの部品の固定ボルトが緩んでいないか確認してください。
2. 油圧ステーションのオイルタンク内の油量を確認してください。油量が不足している場合は、N46エンジンオイル(旧規格は30#エンジンオイル)を追加してください。
3. 油圧システムのオイルパイプが破損してオイルが外部に噴出した場合は、直ちに運転を停止し、メンテナンスを行ってください。破損箇所を手で塞がないでください。高圧オイルが人に怪我をさせる可能性があります。

よくある質問

Q1. 梱包条件は何ですか?
A: 一般的に、商品はセットごとに木製ケースに梱包します。

Q2. 支払い条件は何ですか?
A: T/T 50%をデポジットとして、残りの50%を配達前に支払います。残高を支払う前に、商品の写真とパッケージの写真をお見せします。
Q3. 配送条件は何ですか?

A: EXW、FOB
Q4. 配達時間はどうですか?

A: 一般的に、前払い金を受け取ってから10日または30日かかります。具体的な配達時間は、商品の種類と注文数量によって異なります。
Q5. サンプルに応じて製造できますか?
A: はい、サンプルまたは技術図面に基づいて製造できます。金型や治具を製作できます。

Q6. サンプルポリシーは何ですか?
A: 在庫があればサンプルを提供できますが、お客様はサンプル費用と宅配便費用を支払う必要があります。

Q7. 配達前にすべての商品をテストしますか?
A: はい、配達前に100%テストします。
Q8: 当社のビジネスを長期的かつ良好な関係にどのように構築しますか?

A:1. お客様の利益を確保するために、品質と競争力のある価格を維持します。
2. すべてのお客様を友人として尊重し、どこから来たとしても、誠実にビジネスを行い、友人を作ります。
